Switches_simulación paso a paso del recorrido de las PDUs

1 respuesta

Hola Zuleika, espero que estés bien

Para simular el recorrido de las PDUs paso a paso en Packet Tracer, sigue estos pasos:

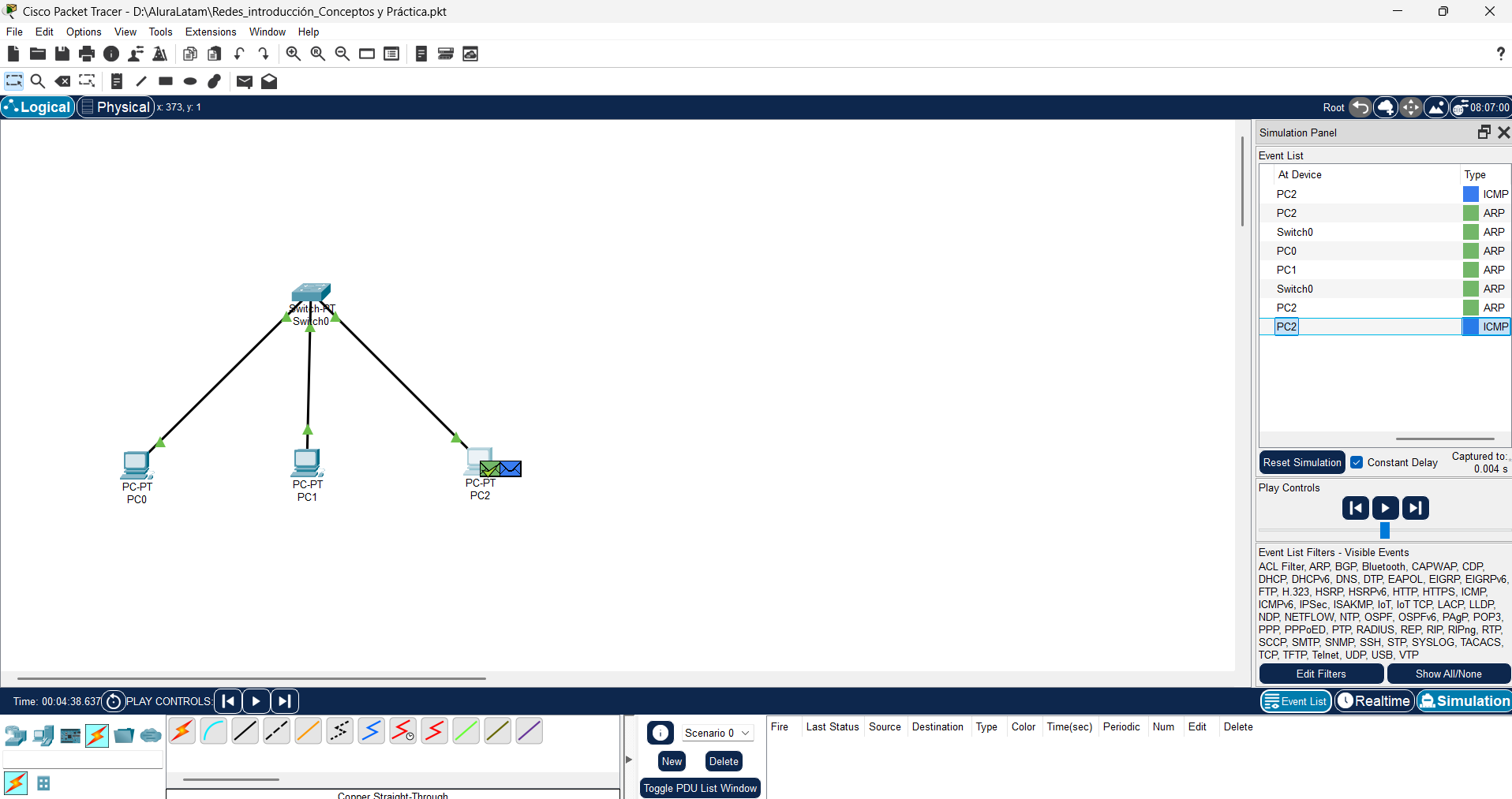

  1. Configuración Inicial: Asegúrate de que todos los dispositivos estén conectados correctamente al switch, como se muestra en tu imagen.

  2. Modo Simulación: Cambia al modo de simulación en la parte inferior derecha de la pantalla. Esto te permitirá ver el recorrido de las PDUs paso a paso.

  3. Enviar PDU:

    • Haz clic en el icono de "Envelope" (sobre) en la parte inferior para crear una nueva PDU.
    • Selecciona el dispositivo de origen (por ejemplo, PC0) y el dispositivo de destino (por ejemplo, PC2).
    • Esto generará una PDU ICMP (ping) que puedes seguir.
  4. Observar el Recorrido:

    • Usa los controles de reproducción (Play Controls) para avanzar la simulación paso a paso.
    • Observa cómo la PDU viaja desde el dispositivo de origen, pasa por el switch, y llega al dispositivo de destino.
  5. Detalles de la PDU:

    • Haz clic en cada evento en la lista de eventos para ver los detalles de la PDU, como el tipo de mensaje y las direcciones MAC involucradas.
  6. Aprendizaje de Direcciones MAC:

    • Observa cómo el switch aprende las direcciones MAC a medida que las PDUs pasan por él. Esto es clave para entender cómo los switches mejoran la eficiencia de la red en comparación con los hubs.

Siguiendo estos pasos, deberías poder observar el recorrido de las PDUs y entender cómo el switch maneja el tráfico en la red.

Espero haber ayudado y buenos estudios!
