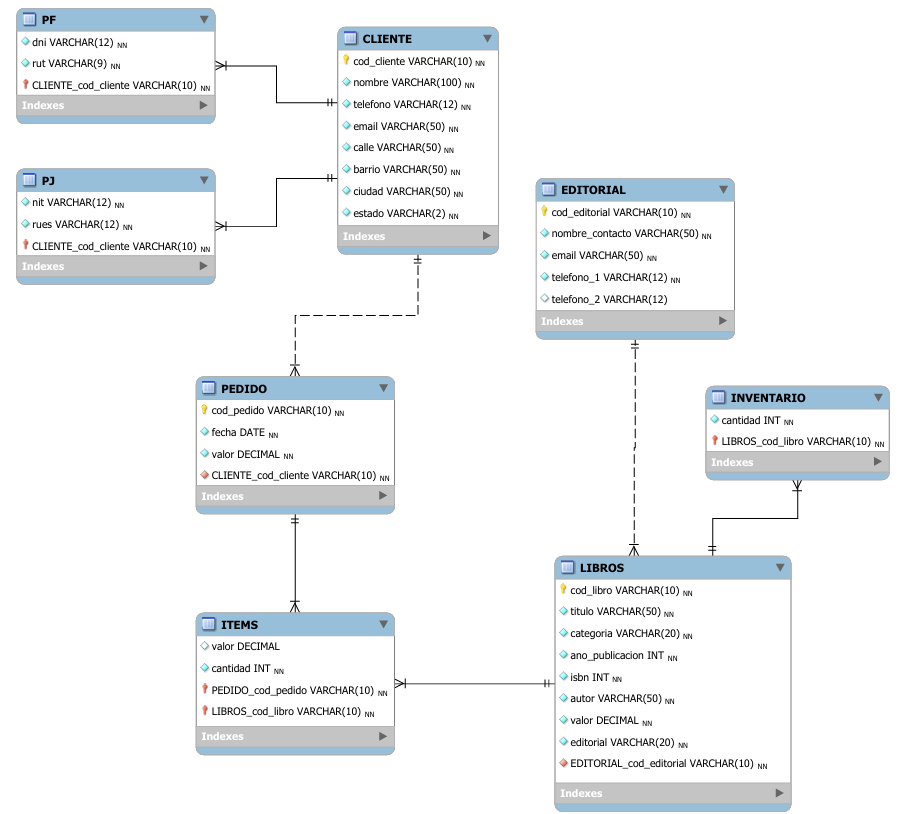

Buenas tardes, quise armar el diagrama utilizando MySQL Workbench, pero tengo entendido que no es posible representar la cardinalidad de las relaciones de la misma forma que con SQL Power Architect. Así estaría bien representado con la app elegida? O tendría que modificarlo de alguna forma? Muchas gracias al que quiera aportar!
Hola , espero que estés muy bien.
Aunque MySQL Workbench no muestra la cardinalidad de las relaciones de la misma forma que SQL Power Architect, puedes verificar si están correctamente modeladas observando las líneas de conexión y las claves foráneas.
Aquí hay algunos puntos a considerar:
Claves Primarias y Foráneas: Asegúrate de que cada tabla tenga una clave primaria correctamente definida y que las relaciones entre tablas estén representadas por claves foráneas. En tu diagrama, parece que esto está bien implementado.
Relaciones: Observa las líneas de conexión entre las tablas. Las líneas sólidas generalmente indican una relación directa, mientras que las líneas punteadas pueden representar una relación opcional.
Cardinalidad: Aunque MySQL Workbench no muestra explícitamente la cardinalidad, puedes inferirla:
Integridad Referencial: Verifica que las restricciones de integridad referencial estén configuradas para mantener la consistencia de los datos.
Si todo esto está en orden, tu modelo debería estar bien representado en MySQL Workbench. Si tienes dudas específicas sobre alguna relación, podrías detallar más para darte una mejor orientación.
Espero haber ayudado y buenos estudios!
