05 Haga lo que hicimos en aula

05 Haga lo que hicimos en aula

CONFIGURACION DEL ROUTER CON EL SW DE WAN

# Tiene formato de código
Router>enable
Router#conf
Router#configure
Configuring from terminal, memory, or network [terminal]? terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#interf
Router(config)#interface fast
Router(config)#interface fastEthernet 0/1
Router(config-if)#no sh
Router(config-if)#no shutdown

Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up

Router(config-if)#ip adde
Router(config-if)#ip add
Router(config-if)#ip address 75.25.50.1 255.0.0.0
Router(config-if)#exit
Router(config)#exit
Router#
%SYS-5-CONFIG_I: Configured from console by console

Router#

CONFIGURACION DEL SERVIDOR

# Tiene formato de código
Cisco Packet Tracer SERVER Command Line 1.0
C:\>ipconfig /all

FastEthernet0 Connection:(default port)

   Connection-specific DNS Suffix..:
   Physical Address................: 0006.2A09.08EE
   Link-local IPv6 Address.........: FE80::206:2AFF:FE09:8EE
   IPv6 Address....................: ::
   IPv4 Address....................: 75.255.255.254
   Subnet Mask.....................: 255.0.0.0
   Default Gateway.................: ::
                                     75.25.50.1
   DHCP Servers....................: 0.0.0.0
   DHCPv6 IAID.....................:
   DHCPv6 Client DUID..............: 00-01-00-01-0E-B1-D2-C8-00-06-2A-09-08-EE
   DNS Servers.....................: ::
                                     0.0.0.0

C:\>

CONFIGURACION DE INDEX DEL SERVER

# Tiene formato de código

<html>
<h1>GOOGLE</h1>
<input type="search">
<input type="button" value="Buscar">
</html>

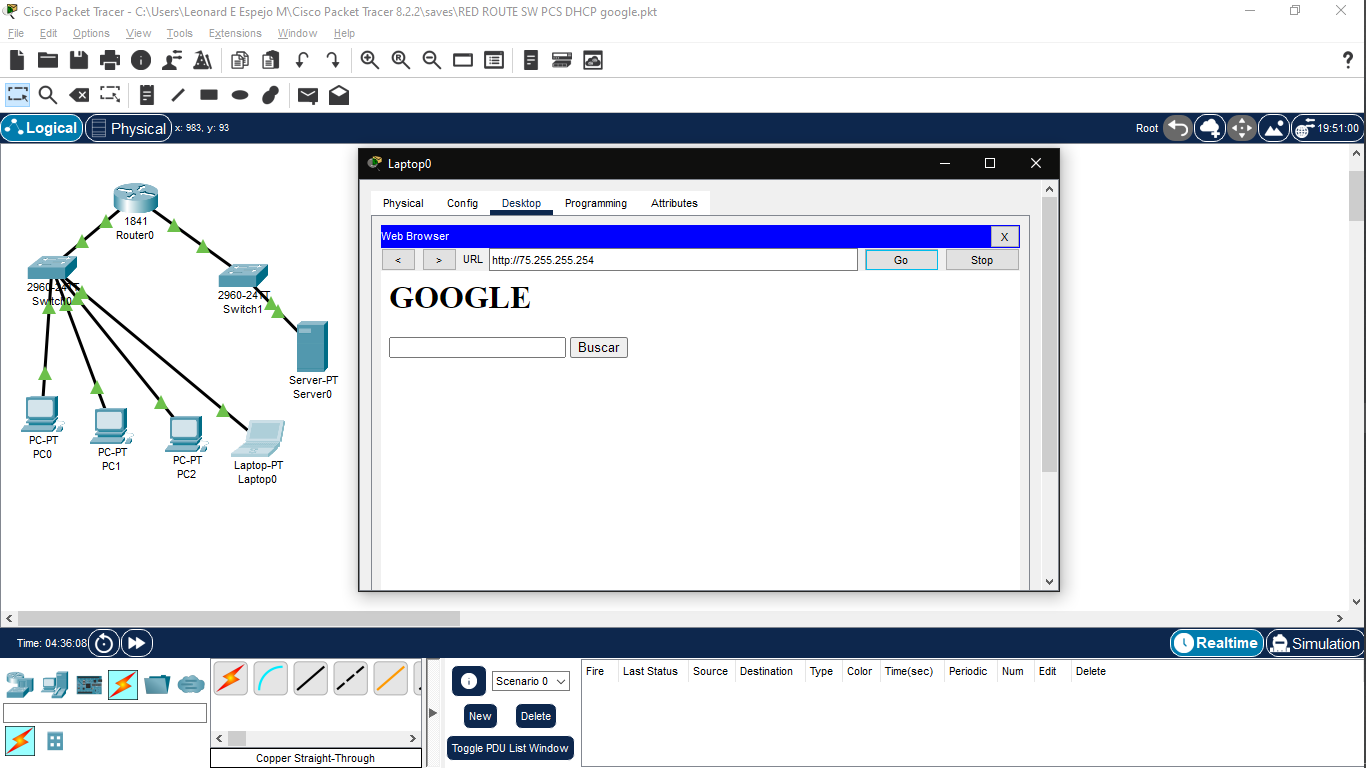

Ingrese aquí la descripción de esta imagen para ayudar con la accesibilidad
SE INGRESA UN SERVIDOR NUEVO EN LA RED Y SE CONFIGURA Y HABILITA EL SERVIDOR DND PARA LA ip Y LA URL PARA WWW.GOOGLE.COM
SE CREA LA TABLA
www.google.com PARA LA iP 75.255.255.254

CONFIGURANDO EL ROUTER DANDOLE LA RUTA PARA EL SERVIDOR DHCP GON LA ACTUALIZACION DE GOOGLE

# Tiene formato de código

Press RETURN to get started!
Router>enable
Router#config
Router#configure
Configuring from terminal, memory, or network [terminal]? terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip dhc
Router(config)#ip dhcp pool
Router(config)#ip dhcp pool RED_LOCAL
Router(dhcp-config)#dnss
Router(dhcp-config)#dns
Router(dhcp-config)#dns-server 75.75.75.75 ?
  <cr>
Router(dhcp-config)#dns-server 75.75.75.75
Router(dhcp-config)#exit
Router(config)#

SE DEBE ACTUALIZAR CADA PC PARA QUE TOME LOS CAMBIOS DEL SERVIDOPR DND EN EL ROUTER

ANTES
# Tiene formato de código


Cisco Packet Tracer PC Command Line 1.0
C:\>ipconfig /all

   DNS Servers.....................: ::
                                     0.0.0.0
DESPUES DE ACTUALIZAR EL DHCP
# Tiene formato de código


C:\>ipconfig /all

FastEthernet0 Connection:(default port)

   Connection-specific DNS Suffix..:
   Physical Address................: 00E0.F907.127B
   Link-local IPv6 Address.........: FE80::2E0:F9FF:FE07:127B
   IPv6 Address....................: ::
   IPv4 Address....................: 192.168.0.3
   Subnet Mask.....................: 255.255.255.0
   Default Gateway.................: ::
                                     192.168.0.1
   DHCP Servers....................: 192.168.0.1
   DHCPv6 IAID.....................:
   DHCPv6 Client DUID..............: 00-01-00-01-A9-5C-95-36-00-E0-F9-07-12-7B
   DNS Servers.....................: ::
                                     75.75.75.75

EL SERVIDOR DNS QUEDO MAL CONFIGURADO EL DEFAULT GATEWAY NO ES EL CORRECTO

ERROR EN EL GATEWAY

GATEWAY CORREGIDO
# Tiene formato de código

C:\>
C:\>ipconfig /all

FastEthernet0 Connection:(default port)

   Connection-specific DNS Suffix..:
   Physical Address................: 0002.17A0.3A2C
   Link-local IPv6 Address.........: FE80::202:17FF:FEA0:3A2C
   IPv6 Address....................: ::
   IPv4 Address....................: 75.75.75.75
   Subnet Mask.....................: 255.0.0.0
   Default Gateway.................: ::
                                     75.25.50.1
   DHCP Servers....................: 0.0.0.0
   DHCPv6 IAID.....................:
   DHCPv6 Client DUID..............: 00-01-00-01-77-6B-89-C9-00-02-17-A0-3A-2C
   DNS Servers.....................: ::
                                     0.0.0.0

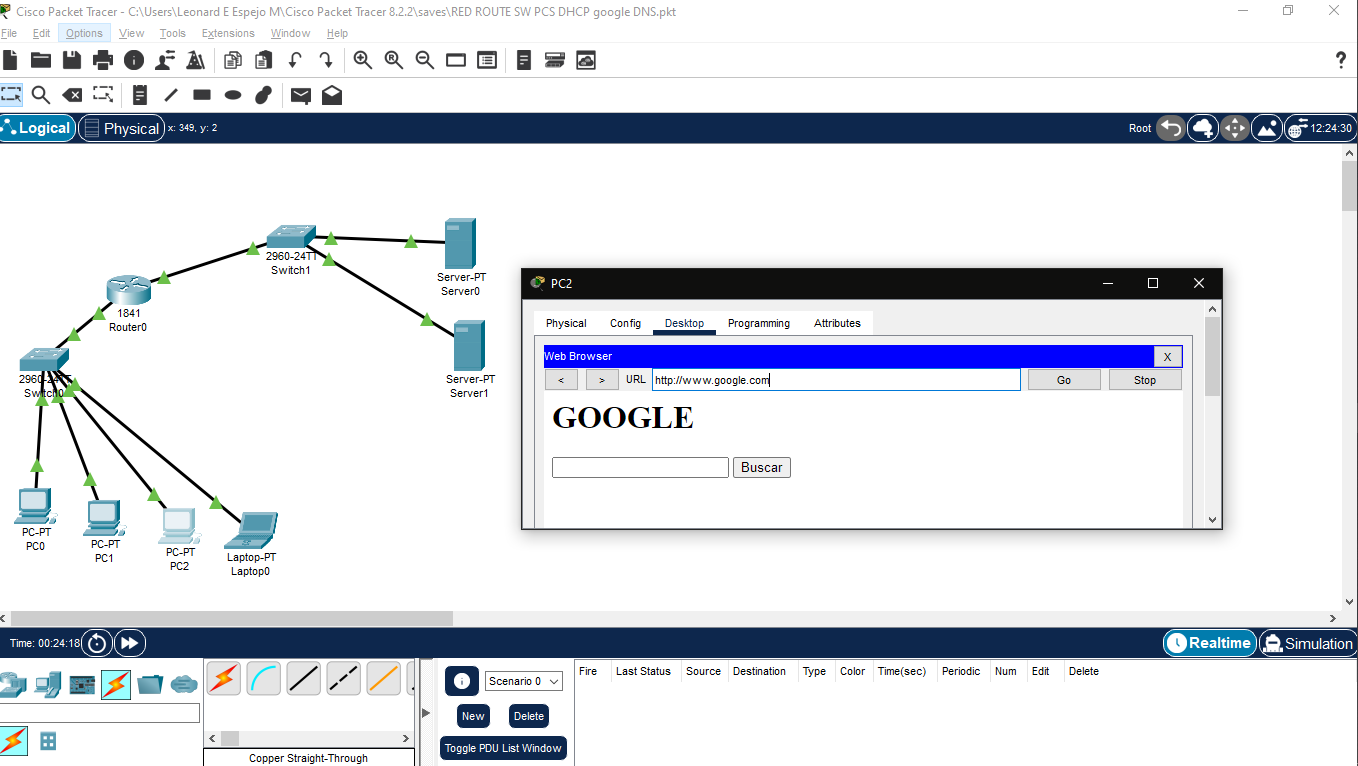

PRUEBA DE CONFIGURACION Y NAVEGACION DESDE EL PC 2

Ingrese aquí la descripción de esta imagen para ayudar con la accesibilidad

1 respuesta

Hola Leonard, espero que estés bien

Parece que has seguido varios pasos para configurar tu red, pero estás experimentando problemas con la configuración del gateway y el DNS. Vamos a revisar algunos puntos clave:

  1. Configuración del Router:

    • Asegúrate de que la interfaz FastEthernet 0/1 del router esté configurada correctamente con la IP 75.25.50.1 y que esté activa (no shutdown).
  2. Configuración del Servidor:

    • Verifica que el servidor tenga la dirección IP 75.255.255.254 y que el gateway predeterminado esté configurado como 75.25.50.1.
  3. Configuración del DHCP y DNS:

    • En el router, dentro del pool de DHCP, asegúrate de que el servidor DNS esté configurado correctamente. Debería ser 75.85.95.105 si sigues las instrucciones del ejercicio.
    • Asegúrate de que el DNS en el servidor esté apuntando a la dirección IP correcta.
  4. Actualización de las PCs:

    • Después de configurar el DHCP, recuerda actualizar las configuraciones de red de cada PC. Cambia de estático a dinámico y viceversa para que obtengan la nueva configuración del servidor DHCP.
  5. Prueba de Conexión:

    • Intenta hacer ping desde una PC al servidor para verificar la conectividad.
    • Asegúrate de que al ingresar www.google.com en el navegador de una PC, esté resolviendo correctamente al servidor que configuraste.

Si sigues teniendo problemas, revisa cada paso y asegúrate de que las configuraciones sean consistentes con las instrucciones del ejercicio.

Espero haber ayudado y buenos estudios!
